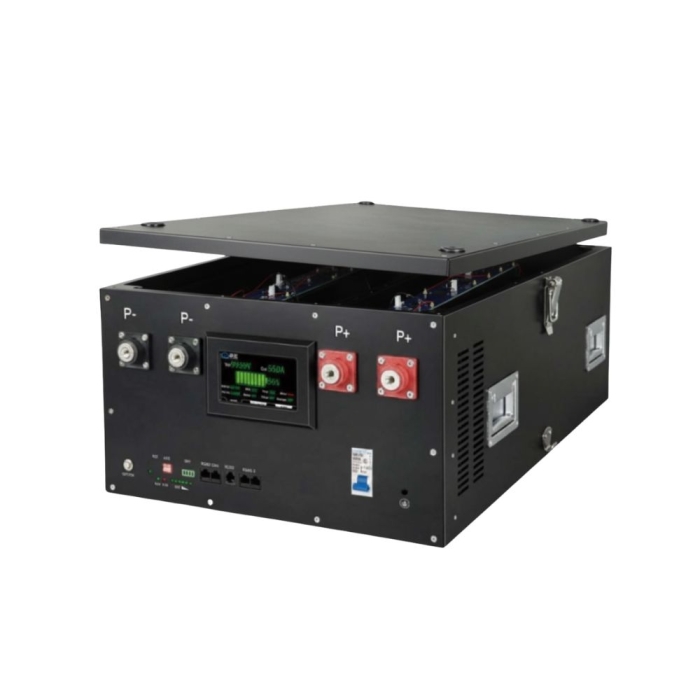

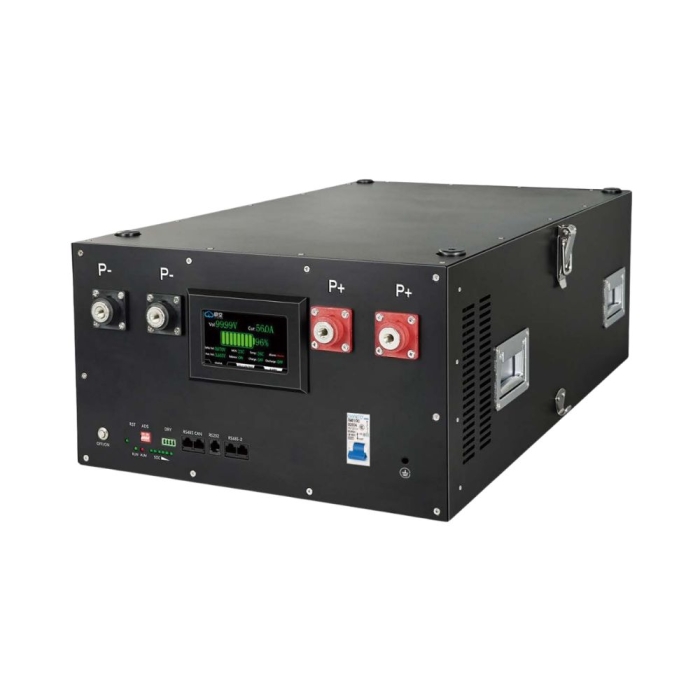

Battery Box DIY 16S 280Ah včetně BMS bez článků

Battery Box DIY 16S 280Ah včetně BMS stohovatelný

Fáze 1: Mechanická kompletace (Hardware)

1. Příprava šasi: Odšroubujte horní kryt, vyndejte přítlačné lišty a zkontrolujte polohu desek A a B.
2. Izolace (Kritický bod): Vložte epoxidové desky přesně podle nákresu na dno a boky. Nesmí tam být mezery. Tohle odděluje živé články od kovové bedny.

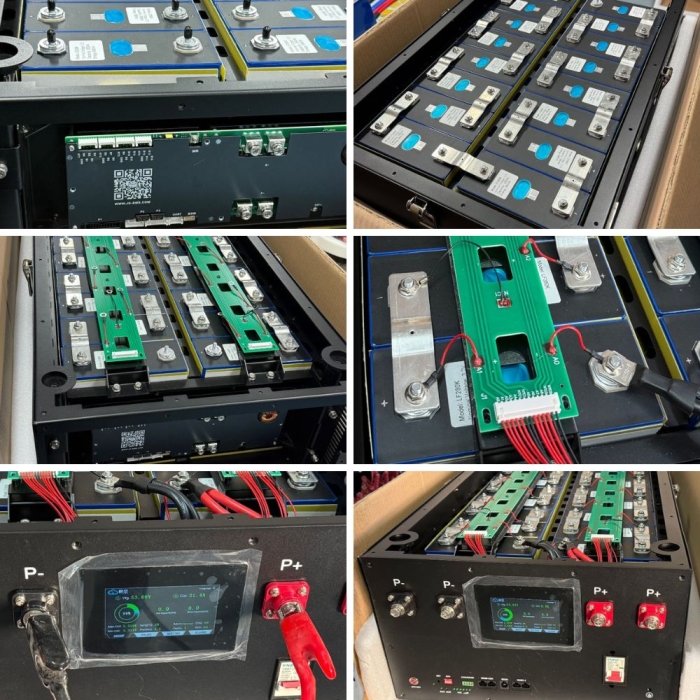

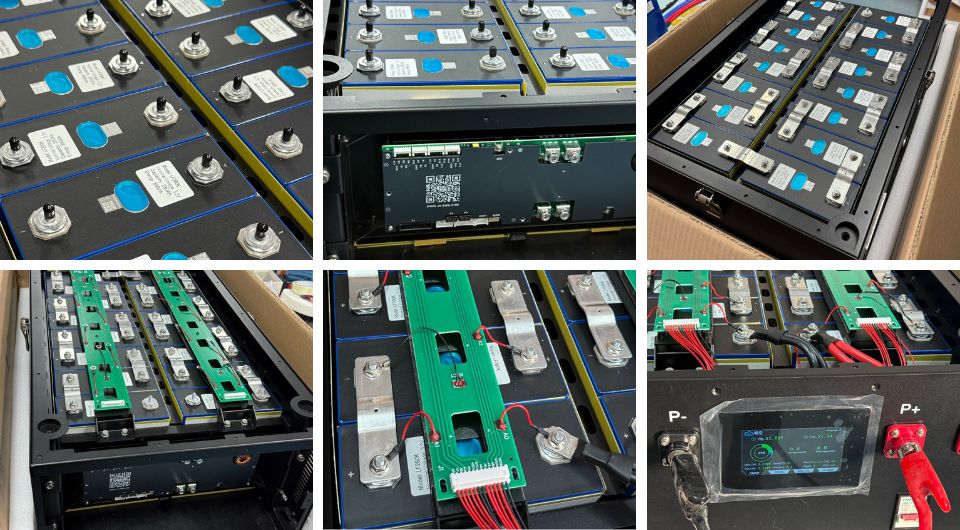

3. Vložení článků: Naskládejte 16 kusů bateriových článků do boxu.
• Pozor: Muste striktně dodržet orientaci pólů (+/-) podle schématu, aby šly propojit do série.
4. Instalace propojek (Busbars):
• Nasaďte propojovací měděné pásky (busbars) na póly.
• Dvakrát změřte polaritu, než vše utáhnete, aby nedošlo ke zkratu.
5. Oživení BMS:
• Vždy nejprve musí být na BMS připojeny B- a BAT+, až poté se připojí ostatní kabely v popisu.
• Zasuňte plochý datový kabel (ribbon cable) od článků do BMS portu.

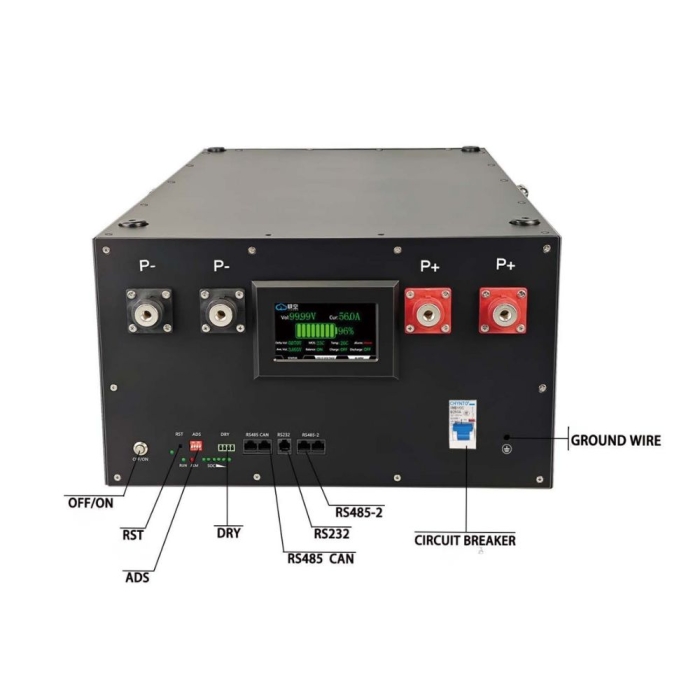

• Zapněte vypínač (Power Switch).

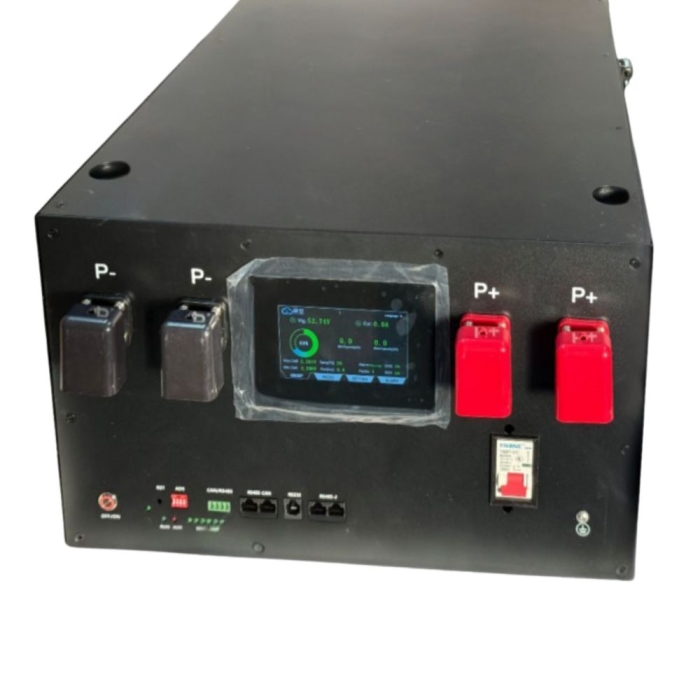

• Zkontrolujte, zda se rozsvítil displej na čele bedny.
6. Finální uzavření: Upevněte epoxidové desky napevno, nasaďte horní kryt a utáhněte šrouby.

Fáze 2: Nastavení v aplikaci (Software)

 Po spuštění stáhněte do telefonu (QR kód naleznete na straně 6) a nastavte:

1. Párování: V aplikaci vyhledejte zařízení (začíná "407..."). Heslo pro párování je 1234
2. Autorizace nastavení: Pro změnu parametrů baterie bude aplikace chtít ověření ("Verify PWD"). Heslo je 123456
3. Zadání parametrů: V sekci "Settings" nastavte: veškeré parametry pro chod baterie a BMS

Mobilní aplikace pro Jikong BMS

1. Sledujte napětí jednotlivých článků baterie, proud či teplotu a další parametry v reálném čase. Tato Smart BMS má integrovanou Bluetooth technologii, která umožňuje ovládat a monitorovat vaši baterii přímo z mobilního telefonu nebo tabletu. K získání aplikace použijte QR kód níže nebo odkazy uvedené v článku Jak na aplikaci pro Jikong BMS.
2.

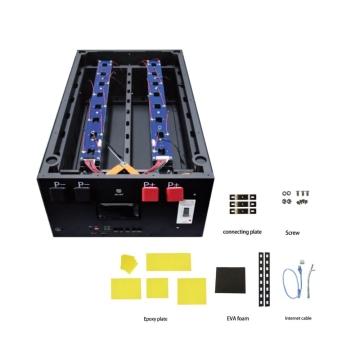

Obsah balení: Box, epoxidová izolační deska, propojky, šrouby, EVA pěna, datový kabel, tištěný spoj PCB pro připojení BMS 2ks, BMS Jikong 200A V19 s LCD displejem
